EGIS serija 24 CF, 24 FF
Kompaktni zidni kombinovani kotao.
Specifikacije:
- Spoljašnje merno mesto za analizu sagorevanja
- NTC sonde sa kratkim vremenom odaziva
- Auto dijagnostika pomoću LED dioda
- Zaštita od smrzavanja, zaribavanja i taloženja kamenca
- Ugrađeni filteri na povratku centralnog grejanja i ulazu sanitarne sonde
Tehnički podaci i dimenzije:
24 CF | 24 FF | ||

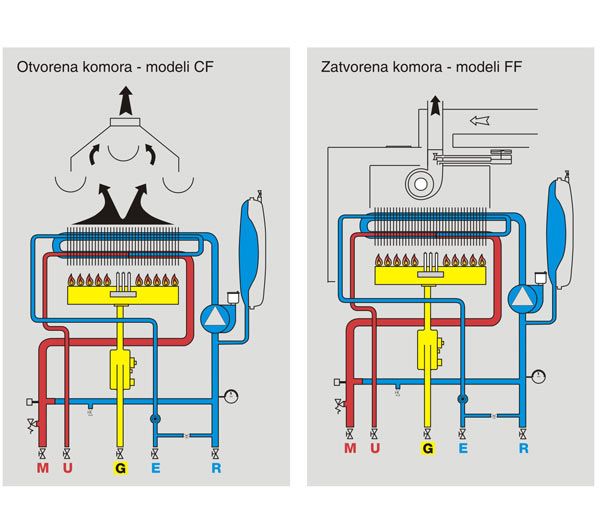

Komora | otvorena | zatvorena | |
SNAGA I EFIKASNOST | |||
Max/min. nazivna proizvedena snaga | kW | 25,3/11 | 24,6/11,0 |
Max/min. nazivna iskorišćena snaga | kW | - | 22,9/9,6 |
Max/min. toplotni učinak | kW | 23/9,5 | - |
Stepen korisnosti sagorevanja | % | 92,8 | 94,1 |
Stepen korisnosti kod nazivne snage (60/80C) | % | 90,7 | 93,0 |
Stepen korisnosti kod 30% nazivne snage | % | 88,8 | 92,8 |
Zvezdice za stepen korisnosti sagorevanja (92/94/EEC) | ** | *** | |
Max. gubici kroz kućište (dT=50C) | % | 2.1 | 1.1 |
Gubici kroz dimnjak (gorionik radi) | % | 7.2 | 5.9 |
Gubici kroz dimnjak (gorionik ugašen) | % | 0,2 | 0,2 |
EMISIJE | |||
Max. odvod dimnih gasova (G20) | kg/h | 64 | 55,1 |
Temperatura dimnih gasova (G20) | C | 120 | 112 |
Podpritisak | mbar | - | 0,73 |
Min. atmosferski pritisak | Pa | 4 | - |
Sadržaj CO2 (kod G20) | % | 5,6 | 6,4 |
Sadržaj CO (kod G20, 0% O2) | ppm | 54 | 40 |
Višak kiseonika (kod G20) | % | 10,4 | 8,97 |
UČINAK KOD CENTRALNOG GREJANJA | |||
Max/min. temperatura u krugu c.g. | C | 82/40 | 82/40 |

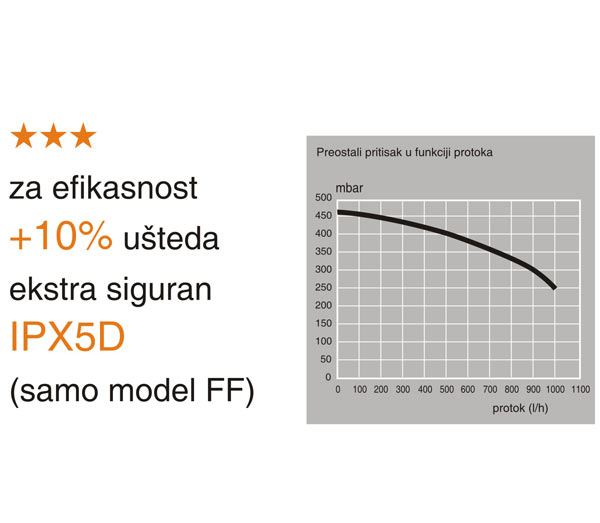

Preostali pritisak u sistemu | bar | 0,25 | 0,25 |
Kapacitet ekspanzione posude | l | 8 | 8 |
Inicijalni pritisak u ekspanzionoj posudi | bar | 1 | 1 |
Max. sadržaj vode u sistemu c.g. | l | 175 | - |
Min. pritisak u sistemu c.g. | bar | 0,4 | 0,4 |
Max. pritisak u sistemu c.g. | bar | 3 | 3 |
UČINAK KOD SANITARNE TOPLE VODE | |||
Max/min. temperature STV | C | 60/36 | 60/36 |
Specifični protok (10 min, dT=30C) | l/min | 11 | 11 |
Protok STV uz dT=25C | l/min | 13,2 | 13,2 |
Protok STV uz dT=35C | l/min | 9,4 | 9,4 |
Min. protok za paljenje | l/min | 1,6 | 1,6 |
Max. pritisak hladne vode | bar | 6 | 6 |
ELEKTRIČNI PODACI | |||
Napon napajanja | V/Hz | 230/50 | 230/50 |
Priključna snaga | W | 76 | 125 |
Ambijentalna zaštita elektr. delova | IP | X4D | X5D |
MASA I DIMENZIJE | kg | 30 | 32 |

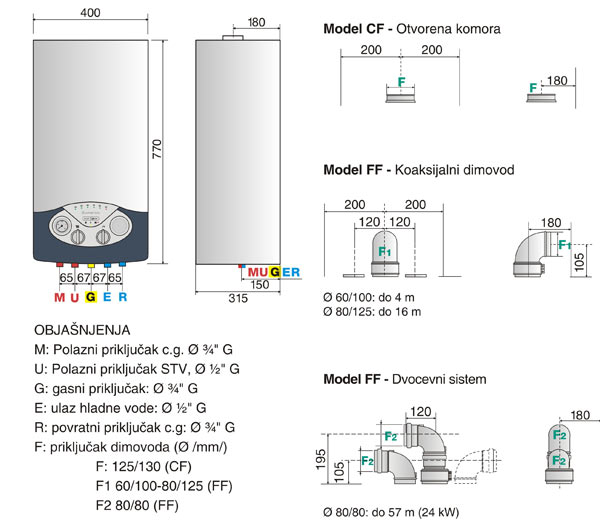

Dimenzije (Š x V x D) | mm | 770x400x315 | 700x400x315 |
Slike (kliknite za uvećanje):
