CLAS serija 24 CF, 24 FF, 28 FF
Kompaktni zidni kombinovani kotao.
Specifikacije:
- Projektovan za upotrebudaljinskog upravljanja sa klima menadžerom
- Višenamenski LCD displej
- Pojačana modularna pumpa
- Povećana ekspanziona posuda
- Spoljašnje merno mesto za analizu sagorevanja
- Samodijagnostički sistem sa kodiranim prijavama grešaka
- Preko menija: hronologija poslednjih 10 nepravilnosti
- Zaštita od smrzavanja, zaribavanja i taloženja kamenca
- Ugrađeni filteri na povratku C.G i ulazu sanitarne vode
Tehnički podaci i dimenzije:
24 CF | 24 FF | 28 FF | ||

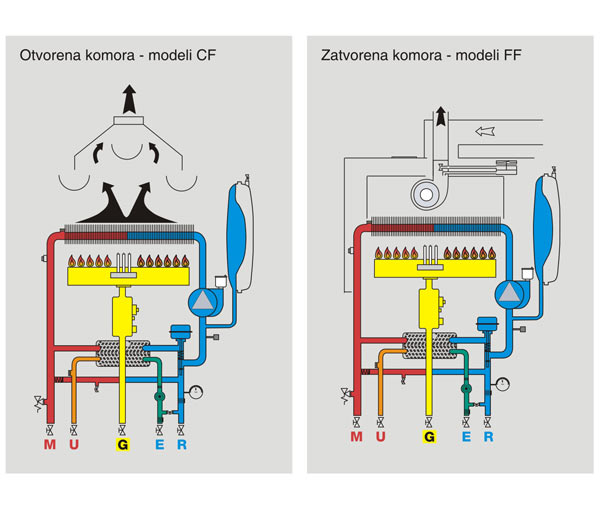

Komora | otvorena | zatvorena | zatvorena | |
SNAGA I EFIKASNOST | ||||
Max/min. nazivna proizvedena toplota | kW | 25,8/11 | 25,7/11,0 | 30/13 |
Max/min. toplotni učinak za STV | kW | 27/11 | 24,2/9,3 | 28/11,6 |
Max/min. toplotni učinak za C.G | kW | 23,7/10,1 | - | - |
Stepen korisnosti sagorevanja | % | 93,2 | 95,4 | 95,2 |
Stepen korisnosti kod nazivne snage (60/80C) | % | 91,9 | 94,3 | 93,6 |
Stepen korisnosti kod 30% nazivne snage | % | 91,2 | 93,2 | 93,7 |
Zvezdice za stepen korisnosti sagorevanja (92/94/EEC) | * * | * * * | * * * | |
Max. gubici kroz kućište (dT=40C) | % | 1,3 | 1,17 | 1,6 |
Gubici kroz dimnjak (gorionik radi) | % | 6,8 | 4,6 | 4,8 |
Gubici kroz dimnjak (gorionik ugašen) | % | 0,4 | 0,4 | 0,4 |
EMISIJE | ||||
Max. odvod dimnih gasova (G20) | kg/h | 62,95 | 61,6 | 60,3 |
Temperatura dimnih gasova (G20) | C | 137,5 | 98 | 99,8 |
Podpritisak | Pa | 4 | - | - |
Min. nadpritisak | mbar | - | 1,0 | 0,75 |
Sadržaj CO2 (kod G20) | % | 6,07 | 7,3 | 7,25 |
Sadržaj CO (kod G20, 0% O2) | ppm | 53 | 4 | 60,6 |
Višak kiseonika (kod G20) | % | 9,6 | 7,3 | 7,5 |
TEHNIČKE KARAKTERISTIKE | ||||
Nadpritisak gasa na ulazu - zemni gas | mbar | 20 | 20 | 20 |
Min. temperatura prostorije | C | 5 | 5 | 5 |
UČINAK KOD CENTRALNOG GREJANJA | ||||
Max/min. temperatura u krugu c.g. | C | 85/42 | 85/42 | 85/42 |

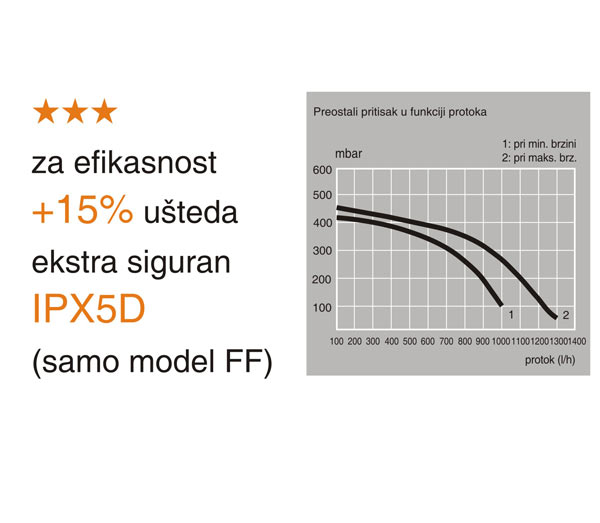

Preostali pritisak u sistemu | bar | 0,25 | 0,25 | 0,25 |
Kapacitet ekspanzione posude | l | 8 | 8 | 8 |
Inicijalni pritisak u ekspanzionoj posudi | bar | 1 | 1 | 1 |
Max. sadržaj vode u sistemu c.g. | l | 175 | - | - |
Min. pritisak u sistemu c.g. | bar | 0,4 | 0,4 | 0,4 |
Max. pritisak u sistemu c.g. | bar | 3 | 3 | 3 |
UČINAK KOD SANITARNE TOPLE VODE | ||||
Max/min. temperature STV | C | 60/36 | 60/36 | 60/36 |
Specifični protok (10 min, dT=30C) | l/min | 11,5 | 12,1 | 13,6 |
Protok STV uz dT=25C | l/min | 13,8 | 14,5 | 16,3 |
Protok STV uz dT=35C | l/min | 9,9 | 10,4 | 11,7 |
Zvezdice za komfor kod STV (prema EN 13203) | * * * | * * * | * * * | |
Min. protok za paljenje | l/min | 1,6 | 1,6 | 1,6 |
Max. pritisak hladne vode | bar | 6 | 6 | 6 |
ELEKTRIČNI PODACI | ||||
Napon napajanja | V/Hz | 230/50 | 230/50 | 230/50 |
Priključna snaga | W | 85 | 126 | 138 |
Ambijentalna zaštita elektr. delova | IP | X4D | X5D | X5D |
MASA I DIMENZIJE | kg | 30 | 30 | 32 |

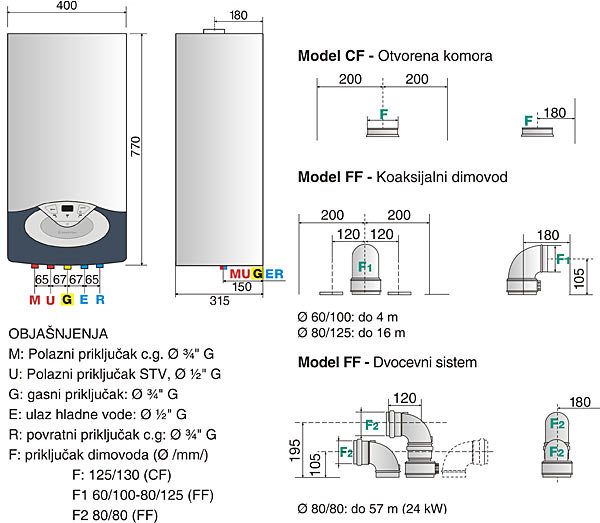

Dimenzije (Š x V x D) | mm | 770x400x315 | 770x400x315 | 770x400x315 |
Slike (kliknite za uvećanje):
